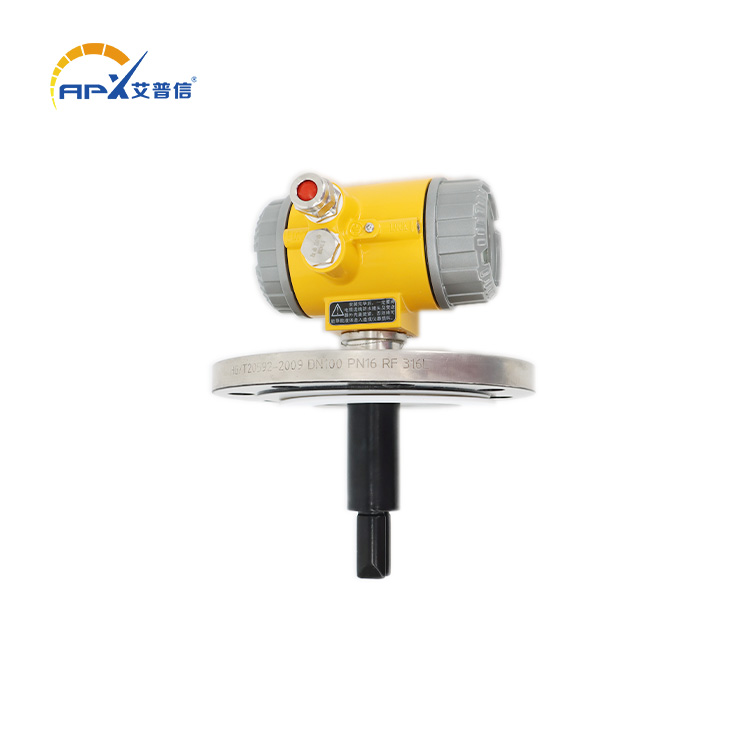

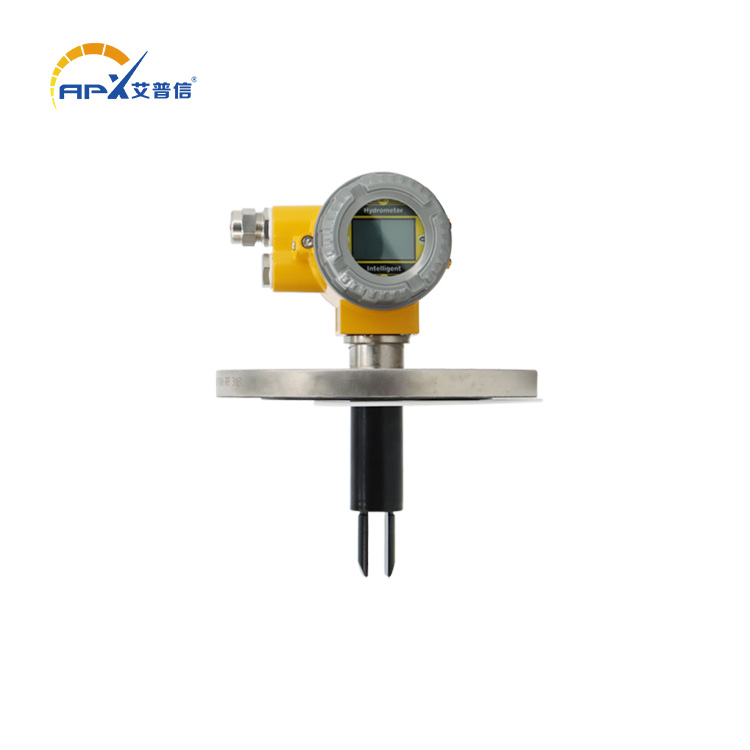

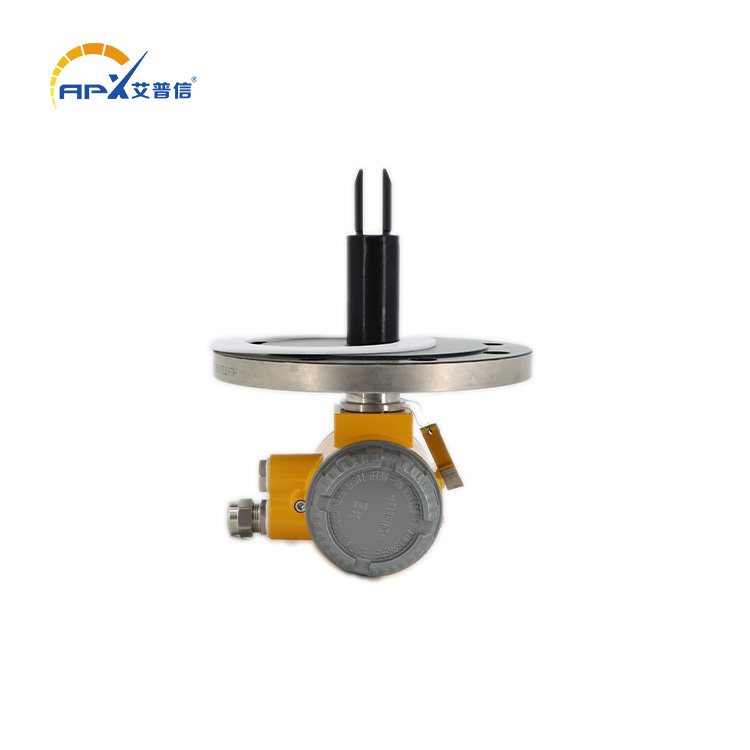

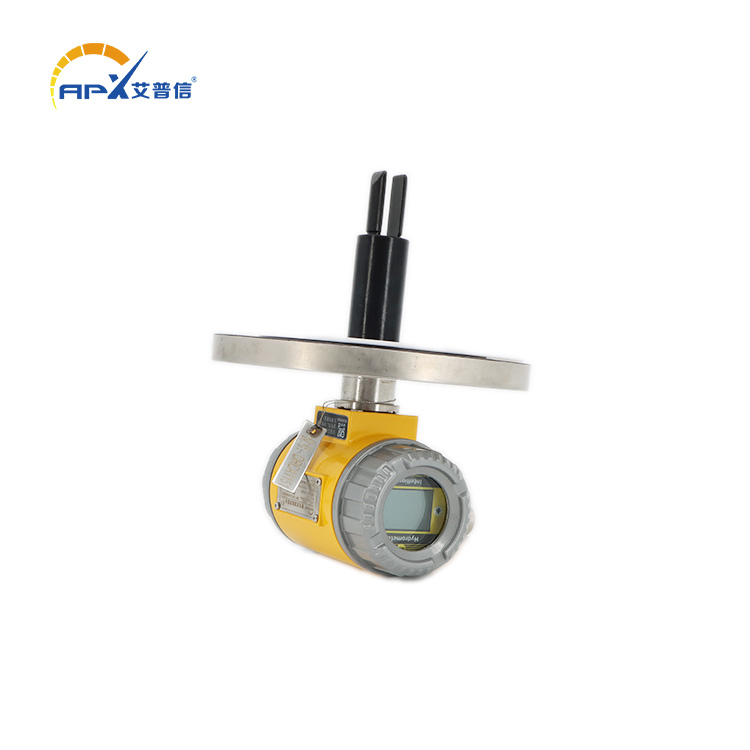

防腐法蘭型音叉密度計
- 產品簡介
防腐法蘭型音叉密度計采用插入式安裝，廣泛適用于管路，開闊的罐體容器和封閉的罐體容器中的介質密度檢測，流體密度直接取決于傳感器插入介質中音叉收到的振動頻率。傳感器內置溫度傳感器為其提供溫度補償。
電話：13863706553
地址：山東省濟寧市任城區中南高科運河新城慧谷1期
工作原理
防腐法蘭型音叉密度計傳感器是根據元器件振動原理而設計，此振動元件類似于兩齒的音叉，叉體因位于齒根的一個壓電晶體而產生振動，振動的頻率通過另一個壓電晶體檢測出來，通過移相和放大電路，叉體被穩定在固有諧振頻率上。當介質流經叉體時，因介質質量的改變，引起諧振頻率的變化。
介質的密度與振動頻率符合下列數學公式:
D=K0+K1T+K2T2
公式中:D=被測介質的密度
T=叉體的固有頻率
T2=被測介質流經叉體時的頻率
K0、K1、K2=常數
按此公式，通過電子處理單元即可計算出準確的介質密度值。
技術特點
防腐法蘭型音叉振動式密度計，配有基于微處理器的電子轉換裝置，集信號處理、計算和診斷功能于一身。除了具有令人信服的測量精度和可靠性，它可與PC通過RS485接口直接通訊，在ADView軟件環境下，用戶可直接對其進行在線節點配置、故障診斷和數據記錄。在測量密度和溫度的同時，也可計算出基本密度、以及濃度百分比、等參數。
音叉密度計可以直接安裝于儲罐和管線上，其測量的流體粘度可高達2000cP，這是其優于其它同類產品的一個顯著特征，而且它還具有極高的性能價格比。
技術參數
測量范圍:0– 2.5 g /cc (0 — 2500 kg/m3)
標定范圍:0– 2.5 g/cc (0 — 2500 kg/m3)
測量精度:± 0.001 g/cc(± 1 kg/m3) ±0.5%
重復性:± 0.001 g/cc (± 0.1 kg/m3) ±0.1%
操作溫度范圍:-50℃~ +150℃
最大工作壓力:4mpa
流體粘度范圍:0 – 2000cP
溫度系數:小于0.1 kg/m3/℃(校正后)
壓力影響:可忽略不計
內置溫度傳感器:數字傳感器，PT100溫度補償
接液材質:316L不銹鋼、哈氏合金、2205、2507、鈦、鎬等。
叉體涂層:標準型，PTFE或PFA
供電電源:24VDC，≥50 mA
模擬信號輸出:4 -20 mA，0-1000Hz，RS485 Modbus RTU HART協議。
輸出精度(20℃):讀數的± 0.1%或± 0.05% FS
輸出重復性(-40 ~ +85℃):± 0.05% FS
過程連接：DN50法蘭、G1.5寸螺紋、3寸卡盤（可非標定制）。
防護等級:IP66
外殼:鋁合金
典型行業包括，石油化工行業，釀酒業，食品行業，制藥行業和礦物加工(如粘土，碳酸鹽、硅酸鹽等)，具體應用于以上行業中的多產品管道中的界面檢測，攪拌混合物的密度檢測，反應釜終點監測，離析器界面檢測。
優點:安裝簡單，即插即用，免維護。可以測量含有固體或氣泡的混合介質密度。
缺點:該密度計用于測量易結晶、結垢介質時效果不理想。
